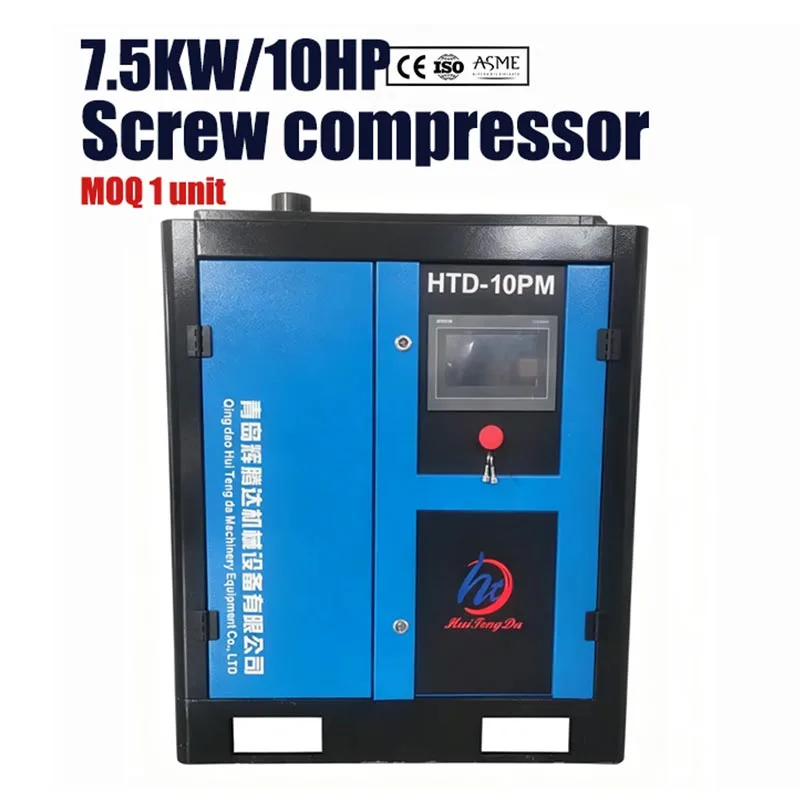

A 一段スクリューエアコンプレッサーは、噛み合うスクリュー ローターを使用して空気を連続的に吸い込み、圧縮し、排出するロータリー容積式コンプレッサーです。ピストンストロークを繰り返すことで圧縮空気を生成する往復コンプレッサーとは異なり、スクリューコンプレッサーは比較的スムーズで連続的な空気の流れを生成するため、多くの産業用および商業用アプリケーションに適しています。オイル注入設計では、潤滑剤が圧縮チャンバーの冷却、密閉、潤滑に役立ちます。適切なコンプレッサーは、必要な圧力、空気流量、デューティ サイクル、空気の質、動作環境、および予想される将来の需要によって異なります。これらの要因を理解することは、ユーザーが過大なサイズ、不安定な圧力、過剰なエネルギー消費、不必要なメンテナンスを回避するのに役立ちます。
単段スクリュー空気圧縮機は、1 つのスクリュー圧縮要素内で大気の圧縮が行われる回転圧縮機です。一般的なツインスクリュー構成では、オスローターとメスローターが精密に設計されたハウジング内で回転します。ローターが回転すると、ローターのローブとハウジングの間に空気が閉じ込められ、利用可能な体積は徐々に減少します。圧縮空気は排出ポートから排出されます。
スクリューコンプレッサーは容積式機械です。連続的な回転運動により、ピストン コンプレッサーに伴う周期的な空気の流れではなく、圧縮空気の安定した流れを提供できます。このため、空気圧機器が長期間にわたって安定した空気の供給を必要とする場合に特に役立ちます。
用語単段式これは、空気が 2 つの別々の段階で連続的に圧縮されるのではなく、1 つの圧縮段階で圧縮されることを意味します。多くの産業用途では、空気圧ツール、生産設備、自動化システム、および一般的な工場設備に必要な圧力を 1 つのステージで提供できます。
動作原理は、吸入、圧縮、吐出の連続シーケンスとして理解できます。スクリューローターは密閉されたエアポケットを形成し、排出側に向かうにつれて徐々に小さくなります。
大気は吸気システムを通って入り、回転するスクリュー プロファイル間の利用可能なスペースを満たします。
回転するとエアポケットが閉じられ、閉じ込められた空気が吸引側に自由に戻るのを防ぎます。
閉じ込められた体積はローターに沿って移動するにつれて小さくなり、空気圧が上昇します。
内部のエアポケットが吐出ポートに到達すると、圧縮空気が圧縮要素から出ます。
スクリューエレメントの内蔵圧力比は、ローターの形状、ピッチ、長さ、吐出ポートの設計によって影響されます。したがって、効率的に動作するには、コンプレッサーの設計圧力を実際のシステム要件に一致させることが重要です。
| 成分 | 一次機能 | なぜそれが重要なのか |
|---|---|---|
| エアインテークシステム | 入ってくる空気を制御し、フィルタリングします | 圧縮要素を汚染物質から保護します |
| スクリューエアエンド | 実際の圧縮を実行します | コンプレッサーの空気流と圧力の動作の多くを決定します |
| モーターとドライブ | 回転力を提供します | 電力消費と機械的信頼性に影響を与える |
| オイルセパレーター | 圧縮空気から潤滑油を分離します | オイル噴射システムにおけるオイルキャリーオーバーの制御に役立ちます |
| クーラー | 圧縮空気またはオイル回路から熱を除去します。 | 安定した動作温度をサポート |
| コントローラ | コンプレッサーの動作を監視および管理します | 動作圧力の維持と異常状態の特定に役立ちます |
オイル噴射式機械では、噴射されたオイルが圧縮空気流から分離される前に冷却、潤滑、および圧縮プロセスのシールに役立つため、潤滑および分離回路が特に重要です。
多くの産業用単段スクリューコンプレッサーはオイルインジェクションを使用しています。圧縮中、オイルが圧縮室内に導入され、熱の除去、潤滑、内部隙間のシール、騒音の低減といったいくつかの機能が同時に実行されます。
圧縮後、空気と油の混合物は分離システムを通って送られます。分離されたオイルは冷却されてコンプレッサー回路に戻されますが、圧縮空気はアフタークーラーと下流の機器に向かって進みます。
この構成は、一般的な産業用圧縮空気要件に対して非常に実用的です。ただし、製造プロセスで非常に厳しい空気純度が必要な場合は、コンプレッサーのタイプと完全な空気処理システムを合わせて評価する必要があります。食品、製薬、電子機器、その他のデリケートなプロセスでは、特殊な空気品質ソリューションが必要になる場合があります。
適切に指定された単段スクリュー空気圧縮機には、いくつかの実用的な利点があります。
スクリューコンプレッサーは、空圧ツール、ロボット工学、機械加工、クランプ、スプレー、および自動生産装置に連続的な圧縮空気を供給できるため、製造環境全体で使用されています。
最適な用途は、必要な圧力、空気流量、空気の質、動作時間、プロセス感度によって異なります。典型的なアプリケーションには次のようなものがあります。
空圧機械、組立装置、マテハン、生産ライン、工場空気全般。
機械加工、切断サポート、クランプ、クリーニング、および空圧ツール。
組立ライン、ロボット システム、空圧ツール、表面仕上げ、生産自動化。
成形、自動化、マテリアルハンドリング、および補助装置に関連する圧縮空気の要件。
空気圧アクチュエータ、自動包装機械、搬送システム、および制御アプリケーション。
ワークショップツール、メンテナンス作業、清掃機器、およびビルディングサービスアプリケーション。
スクリューコンプレッサーは、食品および飲料、自動車、エレクトロニクス、製薬環境でも使用されていますが、必要な空気品質仕様は業界によって大きく異なる場合があります。
モーター出力のみを重視してコンプレッサーを選択すると、設置が不適切になる可能性があります。購入者は、実際の圧縮空気要件から始めて、次に機器の構成を評価する必要があります。
| 選択要素 | 質問事項 |
|---|---|
| 気流 | 通常およびピーク時の実際の必要流量はどれくらいですか? |
| 使用圧力 | 機器の使用時に実際に必要な圧力はどれくらいですか? |
| デューティサイクル | コンプレッサーは断続的に、連続的に、または複数のシフトにわたって動作しますか? |
| 空気の質 | 標準的な工業用空気で十分ですか? それともプロセスに特殊な空気処理が必要ですか? |
| 環境 | 周囲の温度、粉塵のレベル、湿度、高度、換気の条件はどのようなものですか? |
| 将来の需要 | 後から空圧機器も追加されるのでしょうか？ |
圧力と流量は一緒に考慮する必要があります。公称圧力がシステム要件よりも高いように見えるという理由だけで機械を選択しても、必ずしもその機械がより適切であるとは限りません。スクリューエレメントの圧力比と作動条件は実際の用途に合わせてください。
エネルギー性能は、コンプレッサー自体だけでなく、圧縮空気システム全体に依存します。制御戦略、負荷プロファイル、圧力設定、空気漏れ、冷却条件、および下流の機器はすべて、運用コストに影響を与える可能性があります。
可変速制御は空気需要が大幅に変化する場合に役立ちますが、すべての施設にとって最も効率的な構成であると自動的に想定されるべきではありません。適切な配置は、施設の実際の負荷プロファイルとシステム特性によって異なります。
予防保守は、安定したエアフロー、温度制御、分離性能、機械的信頼性を維持するのに役立ちます。正確なメンテナンス スケジュールは、常にコンプレッサー メーカーの指示と実際の動作環境に従う必要があります。
メンテナンスを単なる修理活動として扱うべきではありません。温度、圧力、負荷挙動、およびサービス アラートの傾向は、生産中断に発展する前に、動作条件の変化を示す有用な兆候を提供します。
| 症状 | 調査可能な領域 |
|---|---|
| 圧力不足 | 空気漏れ、容量を超える需要、入口制限、不適切な制御設定、または下流側の圧力損失 |
| 高い動作温度 | 冷却制限、高い周囲温度、潤滑剤の問題、または不適切な換気 |
| 過剰なオイルキャリーオーバー | オイルセパレータの状態、潤滑剤レベル、動作条件、または分離システムの問題 |
| 異常な音や振動がする | ベアリング、カップリング、取り付け、駆動システム、または内部の機械的状態 |
| 頻繁な積み下ろし | 低い要求、不適切な制御範囲、過大な容量、または不安定なシステム要求 |
オペレーターは、メーカーの隔離、減圧、およびサービス手順に従わずに、加圧コンプレッサーを開いたり、分解したりしてはなりません。機械的および電気的なメンテナンスは、適切な資格を持つ担当者が実行する必要があります。
根本的な違いは、圧縮作業全体がどのように分散されるかです。 1 段システムでは 1 つのスクリュー エレメントで圧縮が実行されますが、2 段構成では圧縮が 2 つのステージに分割されます。 2 段油入スクリュー圧縮機は、圧縮プロセスが複数の段に分割されるため、適切な運転条件下でより高い全体の圧縮効率を達成できます。
| 要素 | 単段 | 2段階 |
|---|---|---|
| 圧縮配置 | 1 つの圧縮ステージ | 2 つの連続した圧縮ステージ |
| システムの複雑さ | 一般的にはより単純です | より多くのコンポーネントとより複雑な圧縮構成 |
| 典型的な使用例 | 多くの一般的な産業用圧縮空気要件 | より高い圧力または圧縮効率が追加ステージを正当化する用途 |
| 選択の優先順位 | 圧力、流量、デューティサイクル、空気の質、動作環境 | 同じ要素に、さらに高圧要件とシステム設計を考慮します。 |
コンプレッサーの購入は、生産の継続性、設置要件、エネルギー消費、メンテナンス、将来の拡張に影響します。注文する前に、購入者はモーター出力や最高価格のみを比較するのではなく、完全な技術情報を要求する必要があります。
産業用の購入者にとって、最も有用な見積書は、コンプレッサーの仕様と意図した用途を明確に結びつけるものです。これにより、購入価格だけに頼るのではなく、技術的な互換性に関して提案を比較することが容易になります。
青島恵騰達機械設備有限公司購入者が単段スクリュー空気圧縮機ソリューションを評価し、アプリケーション要件、動作条件、および機器構成について話し合う必要がある場合、潜在的なサプライヤーとして検討できます。
これは、空気が 1 つの圧縮段階を通じて圧縮されることを意味します。このマシンは、高度なモーター制御、冷却システム、分離システム、監視テクノロジーを引き続き使用できます。
スクリューコンプレッサーは、産業の連続運転に広く使用されています。特定のモデルが適切かどうかは、その定格デューティ、動作条件、冷却設計、圧力、エアフロー、およびメーカーの仕様によって異なります。
いいえ、スクリューコンプレッサーにはオイルインジェクション式とオイルフリーがあります。オイルインジェクションモデルは冷却、潤滑、シールのために圧縮室内で潤滑剤を使用しますが、オイルフリー設計では圧縮プロセスへのオイルの侵入を避けるために別のアプローチが使用されます。
利用可能な圧力はコンプレッサーの設計とモデルによって異なります。オイル潤滑式ロータリー スクリュー コンプレッサーの中には、1 段階で約 13 bar の圧力に達するものもありますが、購入者はすべての機械に一般的な圧力数値を適用するのではなく、常にメーカーの定格性能データを使用する必要があります。
回転圧縮プロセスは、従来の往復圧縮よりも脈動が大幅に少ない圧縮空気の安定した流れを生成します。システム制御は、積み込み、積み下ろし、または可変速操作を通じて生産を調整する場合もあります。
必ずしもそうとは限りません。可変速制御は、圧縮空気の需要が変化する場合に便利ですが、最も適切な構成は施設の負荷プロファイルによって異なります。 1 つの制御方法がすべての設置に適していると仮定するよりも、システム レベルの分析の方が望ましいと考えられます。
すべてのインストールに適用される単一の仕様はありません。実際の空気流量要求、作動圧力、デューティサイクル、空気の質、周囲条件、制御要件、設置スペース、将来の拡張を合わせて評価する必要があります。
まず、容量を実際の需要に合わせ、不必要な圧力を制御し、圧縮空気の漏れを減らし、きれいな冷却面を維持し、施設の需要パターンに適した制御戦略を選択します。
A 一段スクリューエアコンプレッサー連続的な回転圧縮と比較的単純な機械的配置を組み合わせたもので、幅広い圧縮空気用途に適しています。実際の性能は、コンプレッサー自体だけでなく、正しいサイジング、圧力選択、冷却、空気処理、制御、メンテナンス、圧縮空気ネットワーク全体の特性にも依存します。
購入者にとって最も信頼できるアプローチは、最初に実際の空気流量と圧力要件を定義し、次に動作条件、空気品質、デューティ サイクル、効率、メンテナンス要件、長期サポートに基づいてコンプレッサーの構成を比較することです。技術的に適合したシステムは、安定した圧縮空気を提供しながら、生産チームが不必要な容量、圧力、メンテナンスの問題を回避できるようにします。
